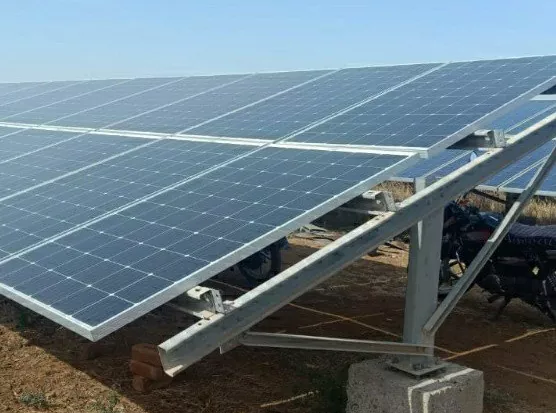

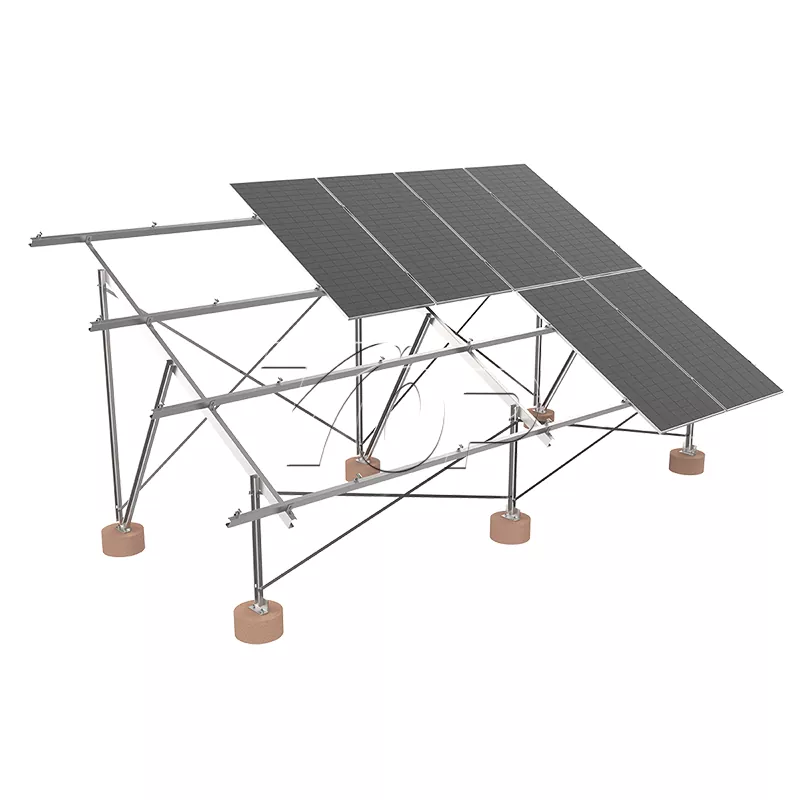

ٹاپ انرجی کا سی کے سائز کا شمسی پینل گراؤنڈ ماؤنٹ ریک گراؤنڈ سولر پینل کی تنصیب کا حل ہے جو خاص طور پر گراؤنڈ پر مبنی فوٹو وولٹک نظاموں کے لئے ڈیزائن کیا گیا ہے جس میں تجارتی اور بڑے پیمانے پر فوٹو وولٹک پاور پلانٹ کے منصوبوں کے لئے ایک اعلی طاقت والے سی شکل والے اسٹیل (سی چینل) کی تعمیر کا استعمال کیا گیا ہے۔ اعلی بوجھ کی گنجائش ، سنکنرن مزاحمت اور لچک کے ساتھ ، سی چینل کنسٹرکٹ سپورٹ سسٹم کو مختلف خطوں اور ماحولیاتی حالات میں ڈھال لیا جاسکتا ہے ، خاص طور پر ایسے منظرناموں کے لئے جس میں اعلی استحکام اور طویل مدتی استحکام کی ضرورت ہوتی ہے۔
پروڈکٹ برانڈ:اعلی توانائی
مصنوعات کا مواد:کاربن اسٹیلز
مصنوعات کی تقریب:تجارتی یا فارم گراؤنڈ سولر پاور پلانٹس
خدمت زندگی:≥25 سال
سی کے سائز کا شمسی پینل گراؤنڈ ماؤنٹ ریک ڈیزائن اور تیار کردہ اعلی توانائی بنیادی طور پر اہم ساختی مواد کے طور پر استعمال ہوتا ہے۔ وزن سے زیادہ تناسب ہے۔ یہ گراؤنڈ ماؤنٹ شمسی نظام پورے سپورٹ سسٹم کے وزن کو کم کرسکتا ہے جبکہ لے جانے کی کافی صلاحیت کو یقینی بناتا ہے۔ نقل و حمل اور تنصیب کے دوران اس کے ہلکے بریکٹ زیادہ آسان ہیں ، جبکہ فاؤنڈیشن کے بوجھ برداشت کی ضروریات کو بھی کم کرتے ہیں۔
پروڈکٹ پیرامیٹرز
مینوفیکچرر
اعلی توانائی
مصنوعات کا نام
شمسی پینل گراؤنڈ ماؤنٹ ریک
مواد

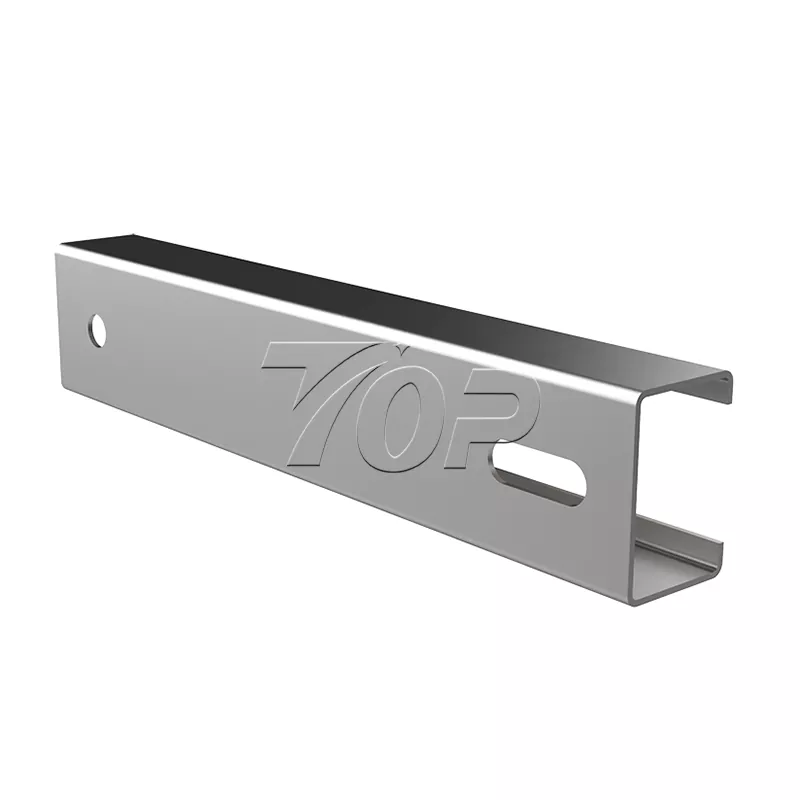

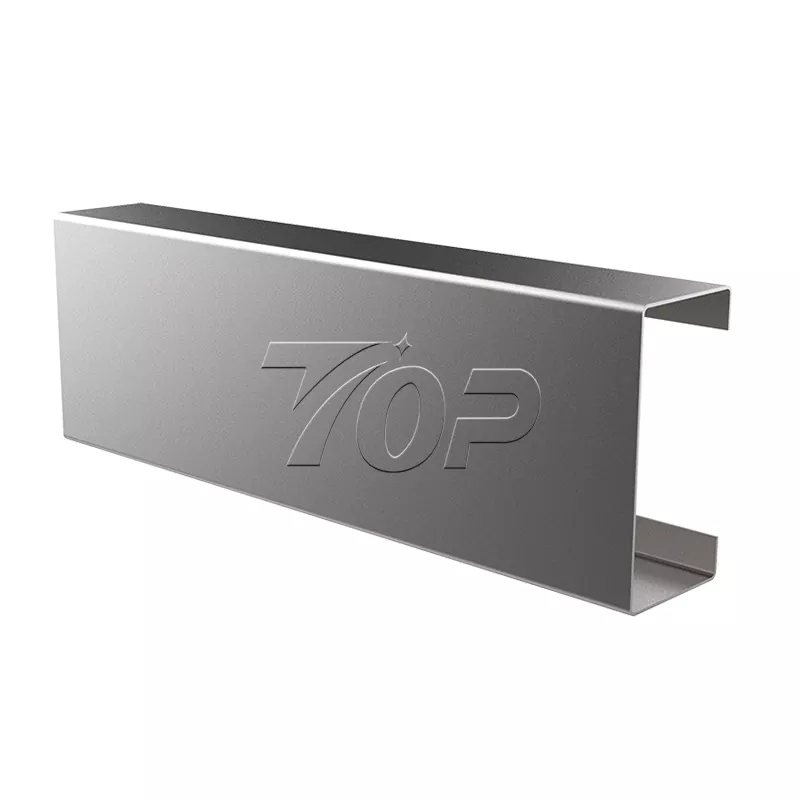

سی کے سائز کا اسٹیل (گرم ڈپ جستی جستی اسٹیل یا انوڈائزڈ ایلومینیم) ، موٹائی 2-4 ملی میٹر
کٹس

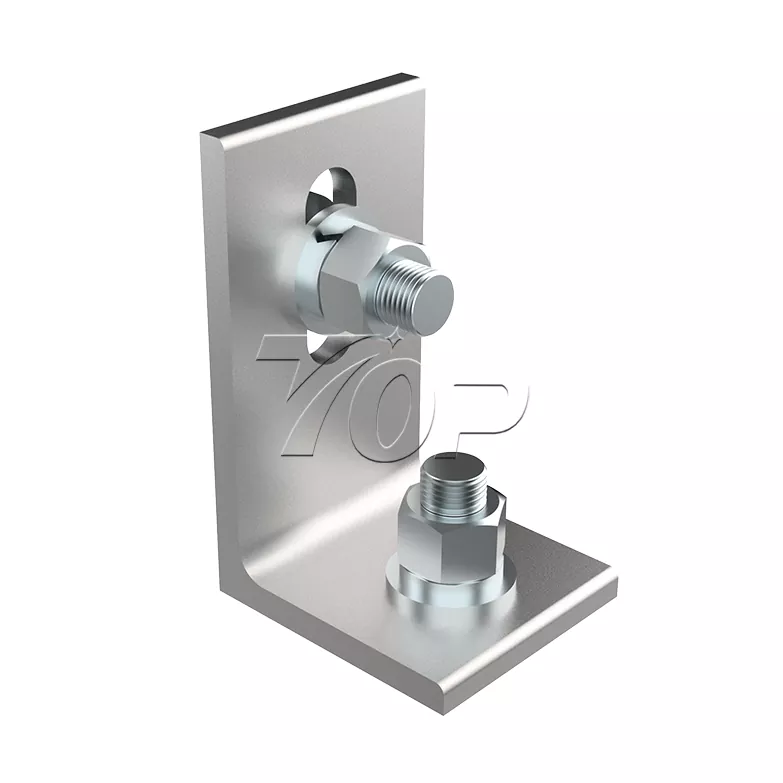

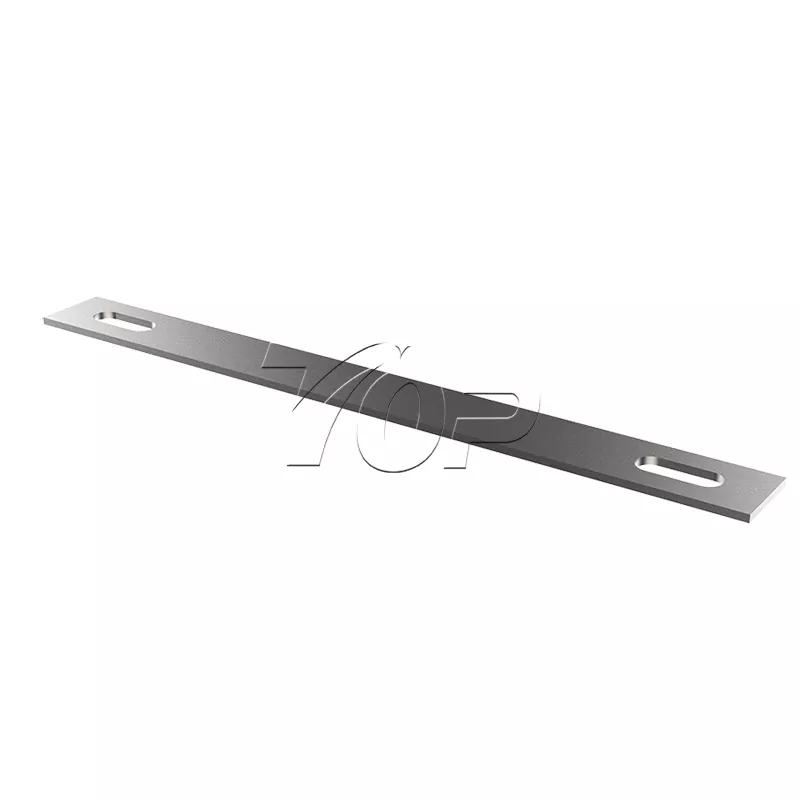

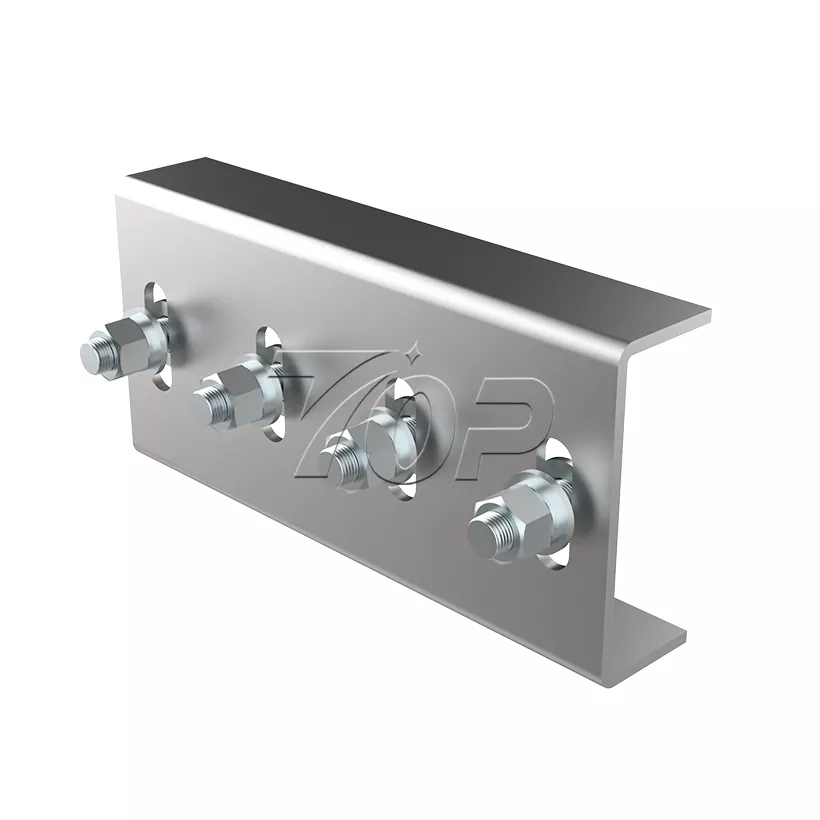

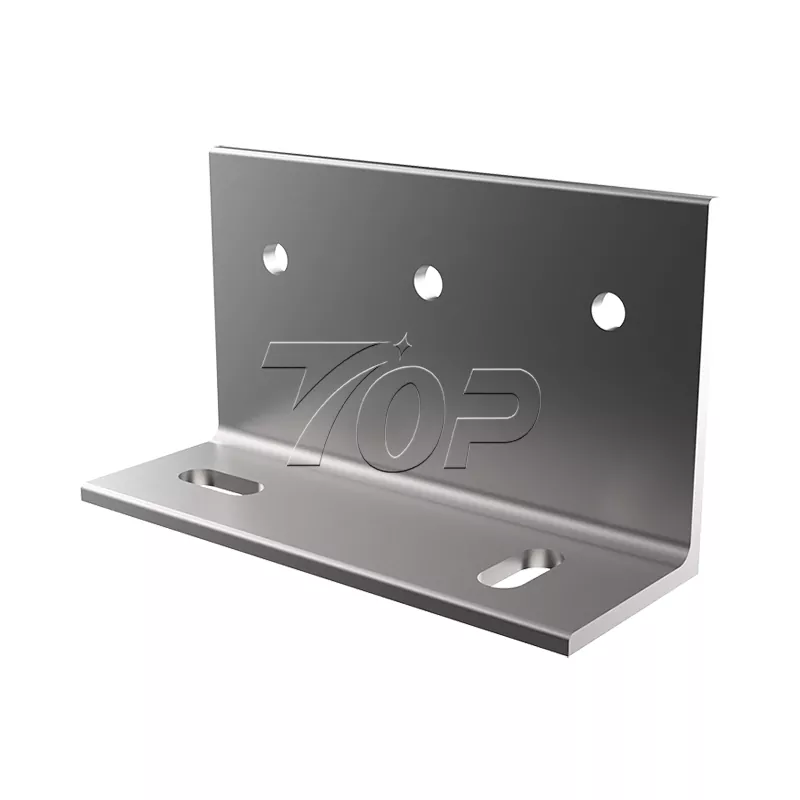

سی چینل اسٹیل کی تعمیرات ، ریلیں ، کلیمپ ، لوازمات ، وغیرہ۔
بوجھ اٹھانے کی گنجائش
سنگل اسٹینڈ سسٹم 2-4 ٹن لے سکتا ہے (ترتیب پر منحصر ہے)
سرٹیفیکیشن
آئی ایس او 9001 ، AS/NZS 1170 ، TUV اور دیگر بین الاقوامی سرٹیفیکیشن۔
پیکیجنگ
معیاری کنٹینر ٹرانسپورٹ ، اپنی مرضی کے مطابق پیکیجنگ کی حمایت کریں۔
اعلی طاقت کا مواد: ہاٹ ڈپ جستی اسٹیل (ایچ ڈی جی) یا انوڈائزڈ ایلومینیم 25 سال سے زیادہ کی زندگی کی مدت کے ساتھ بہترین سنکنرن مزاحمت اور ساختی طاقت فراہم کرتا ہے۔
ماڈیولر ڈیزائن: شمسی پینل گراؤنڈ ماؤنٹ ریک تیزی سے اسمبلی اور ایڈجسٹمنٹ کی حمایت کرتا ہے ، جو مختلف قسم کے شمسی پینل سائز کے ساتھ مطابقت رکھتا ہے۔
ہوا کے خلاف مزاحمت: بہتر گراؤنڈ ماؤنٹ شمسی ریک ساختی ڈیزائن اور فاؤنڈیشن فکسنگ کے ذریعے ، یہ تیز ہوا کے دباؤ والے علاقوں کے لئے موزوں ، 60 میٹر/سیکنڈ سے زیادہ ہوا کی رفتار کا مقابلہ کرسکتا ہے۔
لچکدار تنصیب کا زاویہ: بجلی کی پیداوار کی کارکردگی کو زیادہ سے زیادہ کرنے کے لئے فکسڈ ٹیلٹ زاویہ (15 ° -60 °) یا موسمی زاویہ ایڈجسٹمنٹ کی حمایت کریں۔
ماحولیاتی تحفظ اور کم دیکھ بھال: کنکریٹ فاؤنڈیشن کی ضرورت نہیں ، تعمیراتی آلودگی کو کم کریں ، بحالی کے کم اخراجات۔
انسٹالیشن وضع
1 تنصیب کی تیاری
سائٹ کی جانچ پڑتال: زمین کی چپٹی اور مٹی کی قسم (اینکر سکرو یا کنکریٹ کی بنیادوں کی سفارش کی جاتی ہے) کو چیک کریں۔
ٹولز کی فہرست: الیکٹرک ڈرل ، رنچ ، سطح ، اینکر سکرو بڑھتے ہوئے مشین (اختیاری)۔
2 تنصیب کا طریقہ کار
فاؤنڈیشن فکسشن:

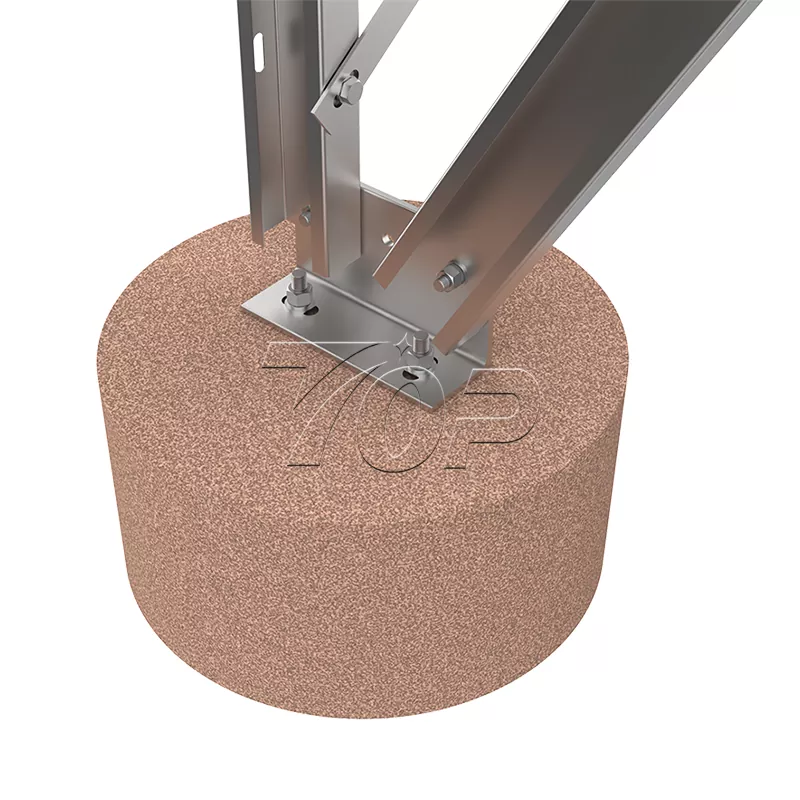

اگر کنکریٹ کے اڈے استعمال کیے جائیں: کم از کم 80 سینٹی میٹر کی گہرائی کے ساتھ کنکریٹ کے گھاٹ ڈالیں اور سپورٹ بیس بولٹ داخل کریں۔
اگر اینکر سکرو (تجویز کردہ) کا استعمال کرتے ہیں تو: پیچ کو زمین میں ڈیزائن کی گہرائی (عام طور پر 1.2-2m) تک پہنچائیں۔
سپورٹ اسمبلی:
فاؤنڈیشن پر عمودی طور پر سی کے سائز والے اسٹیل کالم کو ٹھیک کریں اور اسے بولٹ سے سخت کریں۔

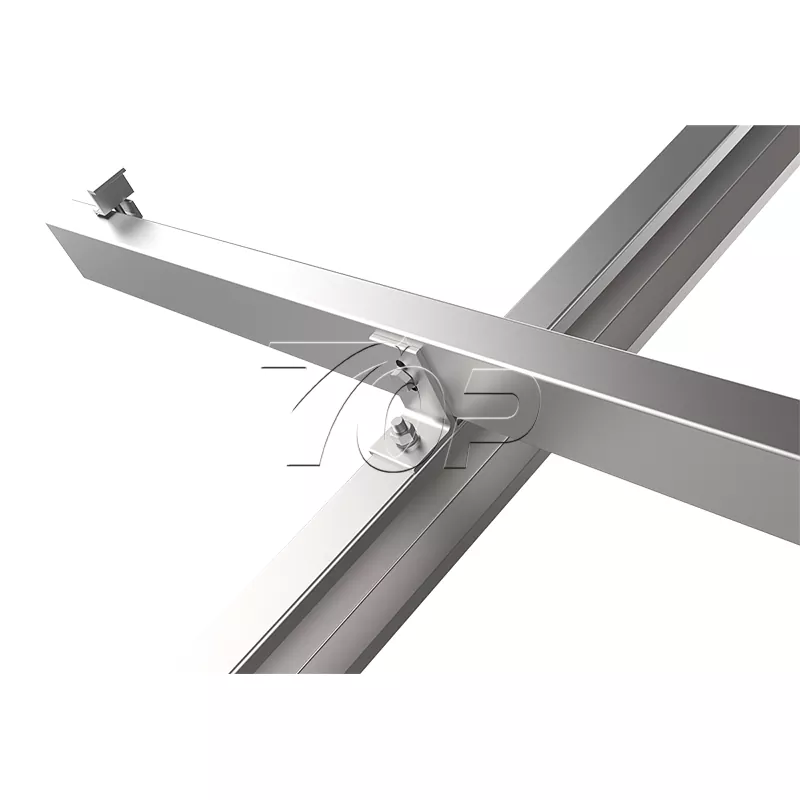

ٹرانسورس سپورٹ بیم اور اخترن منحنی خطوط وحدانی انسٹال کریں تاکہ یہ یقینی بنایا جاسکے کہ شمسی پینل گراؤنڈ ماؤنٹ ریک ڈھانچہ سطح ہے (سطح کا استعمال کرتے ہوئے کیلیبریٹ)۔
شمسی پینل انسٹال کریں:

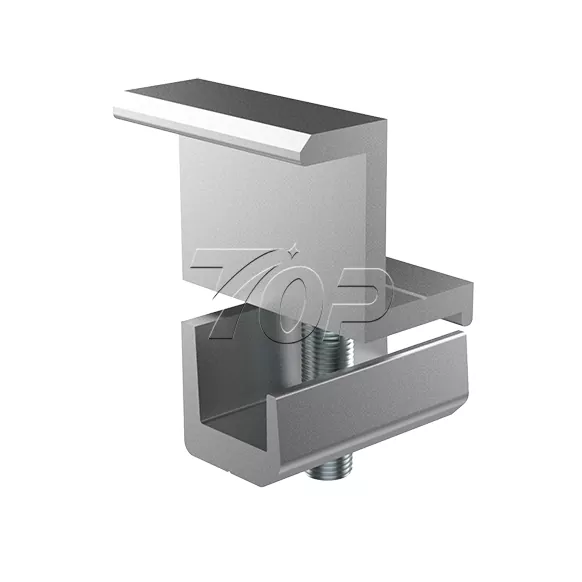

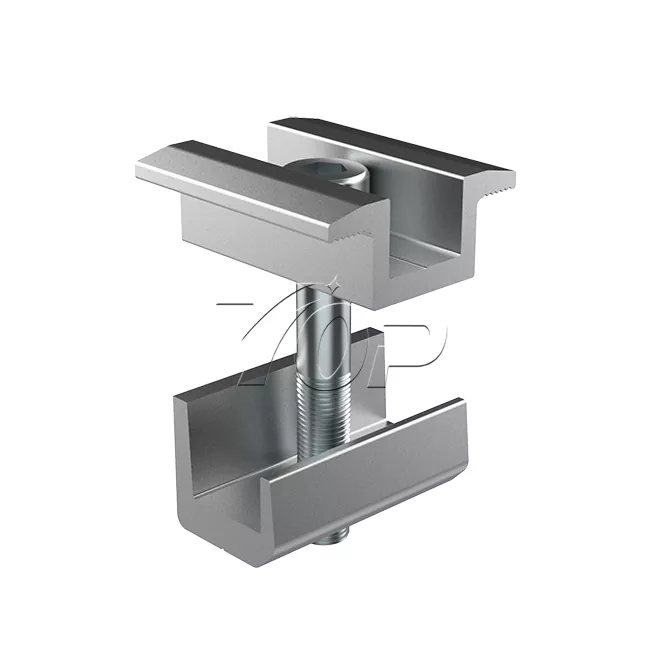

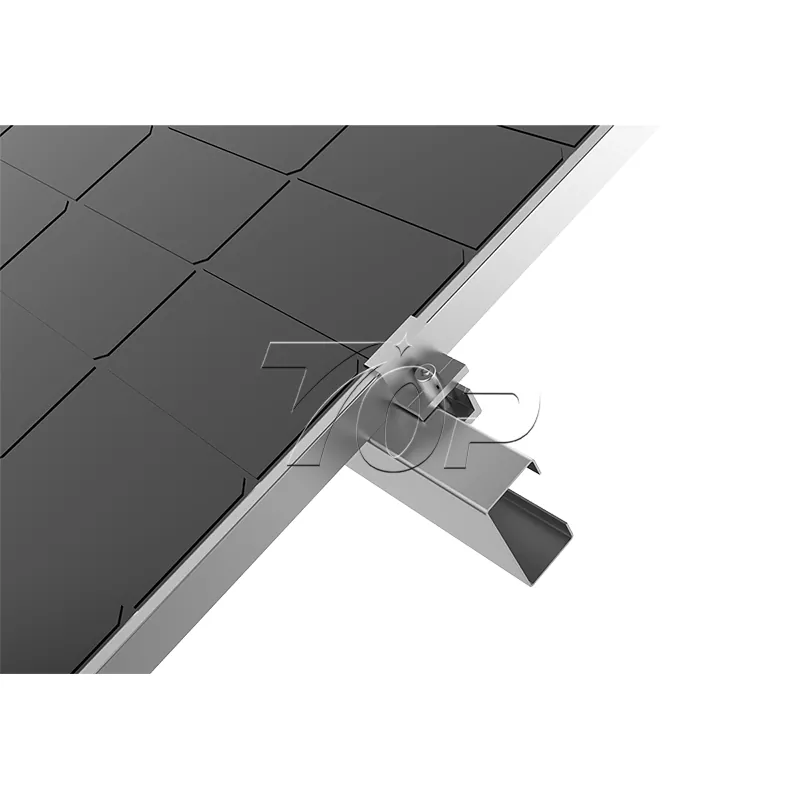

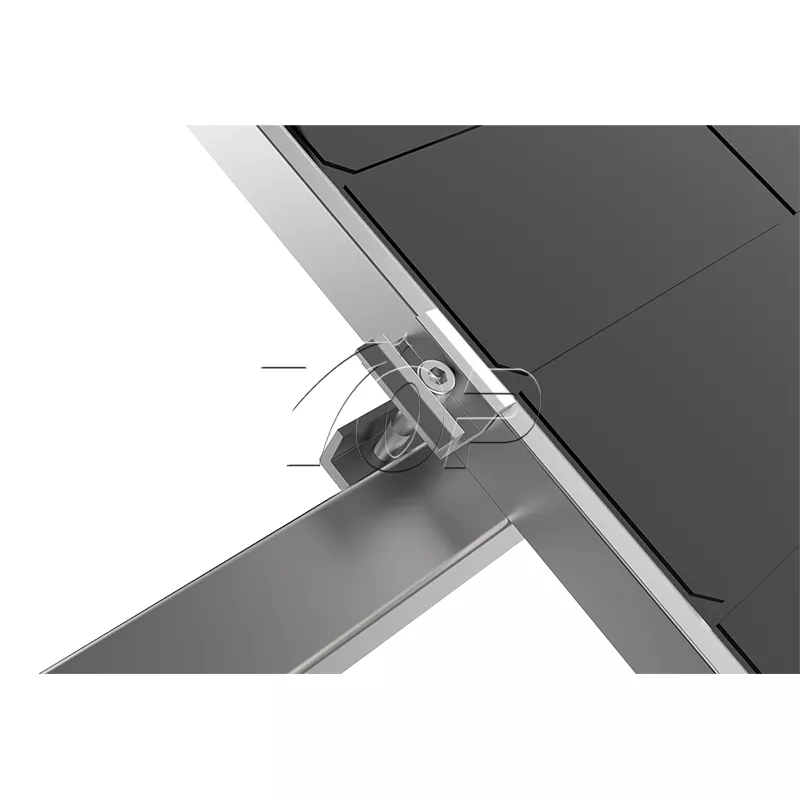

شمسی گراؤنڈ پینل بیم پر رکھے جاتے ہیں اور یکساں وقفہ کاری کو یقینی بنانے کے لئے ایلومینیم کھوٹ کلیمپنگ فکسچر کے ساتھ طے کیے جاتے ہیں (گرمی کی کھپت کے لئے تجویز کردہ وقفہ کاری ≥10cm)۔
گراؤنڈنگ اور معائنہ:
گراؤنڈ کیبل کو سپورٹ سسٹم اور ٹیسٹ مزاحمت (≤5ω) سے مربوط کریں۔
